РЕАЛИЗАЦИЯ ПРОСТОЙ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ
ДЛЯ РЕАЛИЗАЦИИ ДАЖЕ САМОЙ ПРОСТОЙ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ НАМ НЕОБХОДИМО:
- Камеры видеонаблюдения в Тамбове с объективами,
- Монтажные кронштейны камеры,
- Цифровой рекордер с жестким диском или разделитель изображения или карта DVR
- Блок питания для видеонаблюдения
- Кабели видеонаблюдения
- Вилки и розетки для проводов,
- Монитор видеонаблюдения
КРОМЕ ТОГО, ВАМ МОЖЕТ ПОНАДОБИТЬСЯ:
- Корпуса внешних камер
- ИБП или буферные источники питания с батареями для аварийного питания
- ADSL-маршрутизатор (если мы хотим транслировать видеосигнал, например, по шоссе)
В рассматриваемом случае мы будем использовать внутренние камеры с объективами Auto Iris на настенных кронштейнах — поэтому нам не нужны внешние камеры. Предположим, мы монтируем камеры в магазине:
1. 4 камеры Samsung SCB-2000P с Fujinon линзы YV2.8 × 2.8L-SA2 2,8 — 8мм крепление на стене с помощью кронштейнов GL-213.
2. Поместите цифровой рекордер BCS-DVR0401QE-II в выбранную комнату с жестким диском WD10EURX.
3. Поместите источник питания CCTV PSDC04124 рядом с рекордером.

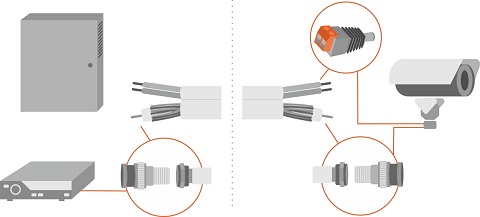

4. От каждой камеры к цифровому рекордеру подключается отдельный кабель YAP75 + 2 × 0,5 мм2 (коаксиальный кабель + 2 кабеля питания). На концах кабель должен быть обрезан так, чтобы коаксиальный кабель был отделен от силового кабеля. Для камер достаточно отсоединить кабель на расстоянии около 10 — 15 см , для рекордера — на большее расстояние, чтобы силовые кабели свободно доходили до источника питания и коаксиальных кабелей на задней панели цифрового рекордера.
5. Привинтите штекер F к каждому коаксиальному кабелю, а затем штекер BNC-F. Для этой цели более экономно использовать набор штекеров BNC-F + F. Для каждой камеры нам понадобится два комплекта (для начала и конца кабеля). Подключите кабели, обработанные таким образом, к разъемам BNC камеры и соответствующим входам цифрового рекордера (разъемы BNC, помеченные как IN).
6. Прикрутите кубики штекеров постоянного тока к шнуру питания рядом с камерами. Внутри штекера постоянного тока должен быть плюс источник питания, снаружи штекера — минус источник питания.
7. Подключите шнуры питания на стороне записывающего устройства к источнику питания PSDC04124. Помните правильную полярность!

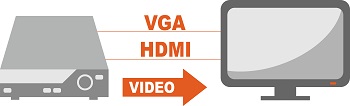

8. Выход рекордера, помеченный символом VGA, подключается, например, через кабель VGA длиной 3 м непосредственно к входу VGA монитора CCTV (кабель VGA часто входит в комплект монитора). Если наш рекордер также оснащен выходом HDMI, мы также можем подключить его к монитору или телевизору Full HD. Для этого вам понадобится кабель HDMI.
9. Если изображение должно передаваться через Интернет, цифровой рекордер подключается к маршрутизатору с помощью кабеля по витой паре UTP. Для подключения Neostrada вам потребуется маршрутизатор со встроенным модемом ADSL, например, GW-300NAS — подключен к телефонной линии.
10. Все устройства подключены к электрической сети 230 В.
11. Установите объективы в камерах на соответствующий угол обзора и фокус. Настраиваем настройки рекордера и роутера.
12. Система видеонаблюдения готова к работе.
